Remarque : les recommandations présentées ici ont une vocation purement pédagogique et ne peuvent servir de base directe à la conception d’un revêtement. Chaque application exige une analyse individuelle et complète tenant compte des conditions de service, de la géométrie de l’équipement, de son historique d’exploitation et des exigences du procédé. Si vous devez choisir le matériau adapté à votre équipement, consultez notre bureau d’études – le formulaire de contact se trouve en bas de page.

Phase I : Audit des conditions de service – par où commencer le choix d’un matériau réfractaire

Avant de commencer à consulter les fiches techniques des produits, vous devez décrire précisément les conditions dans lesquelles le revêtement travaillera. C’est le fondement absolu du choix – sans lui, toute décision sur le matériau relève de la supposition.

Profil thermique

Identifiez la température maximale de service et sa durée de maintien (le soaking period, c’est-à-dire la période la plus longue durant laquelle le revêtement sera maintenu à une température donnée). Prenez ici en compte toutes les situations extrêmes possibles.

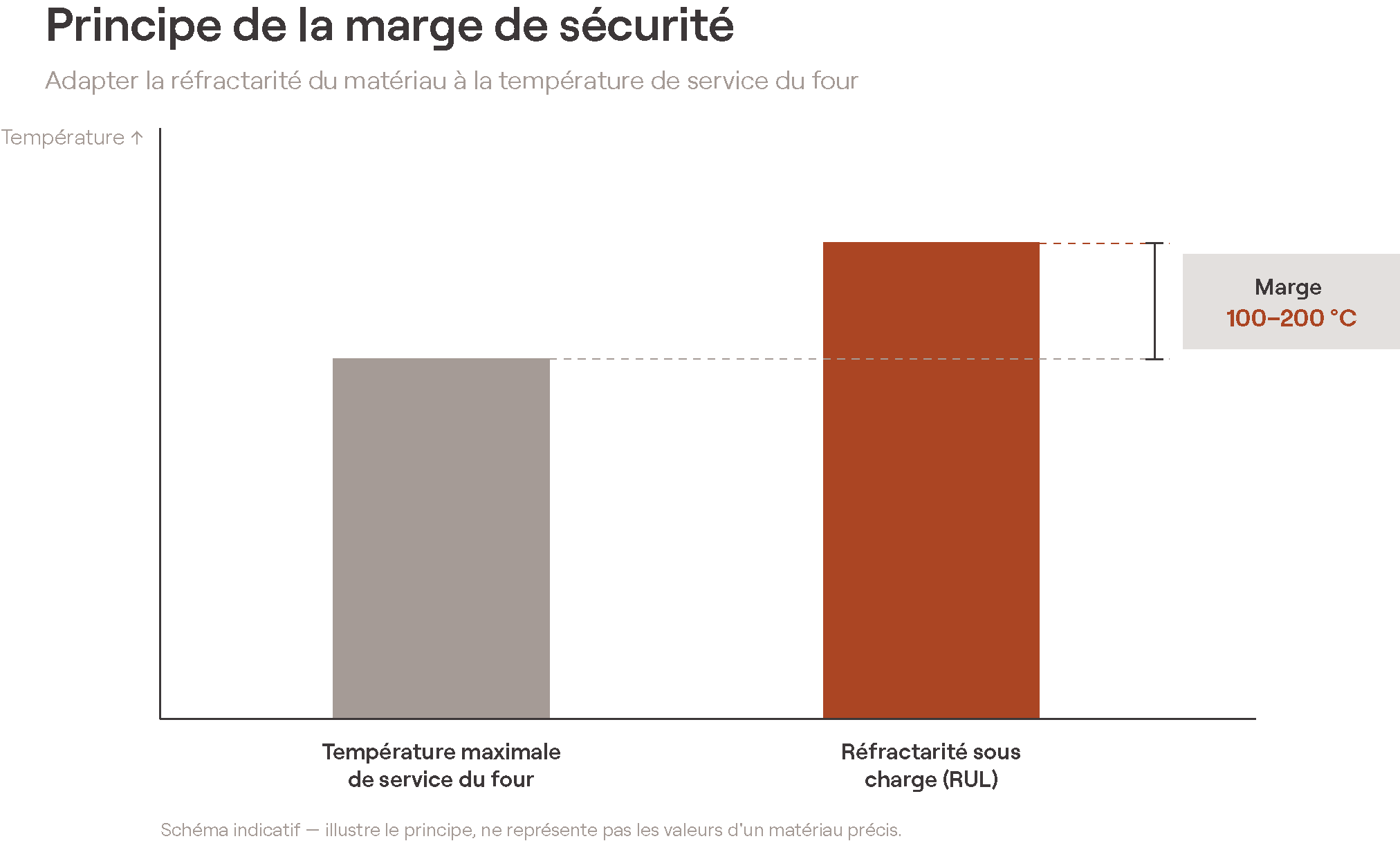

Règle pratique : les concepteurs cherchent généralement à choisir un matériau dont la réfractarité sous charge (ISO 1893) est supérieure d’environ 100 à 200 ℃ à la température maximale de service. Il faut bien sûr garder à l’esprit que cette règle est une généralisation et ne peut être appliquée indépendamment des autres facteurs de service – notamment l’atmosphère dans laquelle travaille le revêtement, car elle peut influer sensiblement sur la stabilité du matériau réfractaire.

Mode de fonctionnement du four

Le four fonctionne-t-il en continu (régime établi) ou de façon cyclique (démarrages, arrêts, variations de température) ? Les équipements à fonctionnement cyclique imposent des exigences bien plus élevées en matière de résistance aux chocs thermiques et à l’écaillage. C’est l’un des facteurs les plus souvent sous-estimés – un matériau qui se comporte parfaitement en service continu peut faillir après quelques cycles thermiques. C’est pourquoi, pour les applications exposées aux chocs thermiques (variations rapides de température) ou à un fonctionnement cyclique fréquent, il vaut la peine d’analyser des propriétés telles que la dilatation thermique et la résistance aux variations brusques de température.

Lorsque vous analysez les paramètres d’un produit, prêtez toujours attention à la méthode d’essai. Certaines propriétés relèvent de plusieurs normes d’essai et peuvent donc être déterminées dans des conditions différentes. Par exemple, la résistance aux variations brusques de température peut être testée par cycles à l’eau (le matériau est refroidi à l’eau) ou par cycles à l’air (le matériau est refroidi par un flux d’air). Lorsque vous comparez les propriétés de matériaux, assurez-vous de comparer des valeurs déterminées selon la même norme d’essai.

Environnement chimique

Déterminez le caractère chimique de l’environnement dans lequel le revêtement travaillera. Sera-t-il en contact avec le produit du procédé – par exemple la charge, le métal, le laitier ? Établissez le caractère chimique de cette substance – basique, acide ou neutre ? Identifiez la présence de gaz corrosifs (on considère généralement le CO, le SO₂, les vapeurs alcalines) et le caractère de l’atmosphère – oxydante ou réductrice.

La charge du procédé et les gaz présents dans l’équipement peuvent réagir avec le matériau du revêtement, entraînant des modifications de ses propriétés ou de la corrosion. Ils peuvent influer sur la stabilité mécanique, la conductivité thermique ou la capacité calorifique du revêtement. Malheureusement, il n’existe pas de règle universelle unique – il faut toujours analyser les conditions de service de chaque équipement.

Sollicitations mécaniques

Déterminez si le revêtement sera soumis à des sollicitations mécaniques, et lesquelles. Par exemple, évaluez si le matériau peut être exposé à l’abrasion due à l’écoulement du produit du procédé ou de gaz chargés de poussières. Analysez si des sollicitations par chocs peuvent se produire à un endroit donné (par exemple du fait de l’écoulement de la matière). Si un élément du revêtement joue un rôle structurel, il convient d’examiner quels types d’efforts peuvent s’exercer sur lui – tous les efforts habituels peuvent survenir : compression, flexion, cisaillement ou traction.

Un matériau à très haute résistance à la compression ne sera pas toujours le bon choix. Dans les applications très critiques, il vaut la peine d’analyser non seulement les propriétés déterminées à température ambiante, mais aussi celles à température de service, ainsi que les chocs mécaniques éventuels (lors de l’écoulement ou du chargement de la charge). Dans les zones d’abrasion ou de chocs intenses – telles que les ouvertures de chargement ou les zones de transition – la résistance à l’abrasion peut primer sur la réfractarité elle-même.

Phase II : Propriétés thermomécaniques — quelles propriétés comptent vraiment

Une fois les conditions de service de base établies, analysez les matériaux disponibles au regard des paramètres mécaniques et thermomécaniques clés. C’est l’étape où la fiche technique doit être lue avec discernement – toutes les données n’ont pas le même poids.

Réfractarité sous charge (RSC / RUL)

Dans les zones porteuses, c’est un paramètre plus fiable que la seule réfractarité (PCE). La réfractarité sous charge indique la température à laquelle le matériau commence à se déformer sous contrainte de compression – c’est-à-dire dans des conditions proches de la réalité. D’après notre expérience, négliger ce paramètre est l’une des erreurs de conception les plus fréquentes.

Point important, ce paramètre peut varier pour un même matériau selon l’atmosphère du four (oxydante / réductrice). La présence d’agents corrosifs influe également sur cette propriété du matériau. On peut retenir la règle générale selon laquelle plus la réfractarité sous charge est élevée, plus le matériau sera stable aux hautes températures.

Porosité ouverte (PO)

Dans les zones en contact avec un produit à l’état liquide ou vapeur, recherchez des matériaux à faible porosité ouverte. Une porosité élevée facilite l’infiltration et le transport capillaire des phases liquides agressives au cœur de la structure, ce qui accélère la corrosion de l’intérieur.

Résistance à la flexion à chaud (MOR à chaud)

C’est l’indicateur réel de la résistance du matériau aux contraintes de flexion à la température de service. Les données de résistance « à froid » (CCS, MOR) ont une valeur limitée pour la conception – les propriétés mécaniques des céramiques évoluent sensiblement à mesure que la température augmente. Il convient toutefois de noter que, dans bien des cas, s’appuyer sur les paramètres déterminés lors d’essais à température ambiante est tout à fait suffisant.

Résistance à l’abrasion

Essentielle dans les équipements où circulent des solides ou des gaz à grande vitesse. Particulièrement importante dans les zones de transition des fours de cimenterie, les carneaux à fumées et les cyclones. Dans ces zones, les matériaux à haute teneur en alumine offrant une résistance accrue à l’abrasion donnent de bons résultats – par exemple les briques d’andalousite telles que Andalux et Abral

.

Phase III : Configuration du système — briques ou bétons?

Le choix entre produits façonnés (briques) et produits coulés (betons refractaires) est une décision de système, et pas seulement de matériau. Les deux solutions sont bonnes – tout l’art consiste à les adapter aux conditions.

Phase IV : Propriétés isolantes – équilibrer isolation et durabilité

Les procédés à haute température sont très énergivores, et donc coûteux. C’est pourquoi le rôle du revêtement n’est pas seulement de constituer une barrière physique pour le procédé conduit dans l’équipement, mais aussi de limiter les pertes de chaleur vers l’extérieur – autrement dit d’isoler thermiquement le procédé de son environnement. C’est là qu’interviennent les matériaux isolants légers, comme les briques ISOLUX. L’isolation des procédés à haute température est toutefois contre-intuitive, et donc traître.

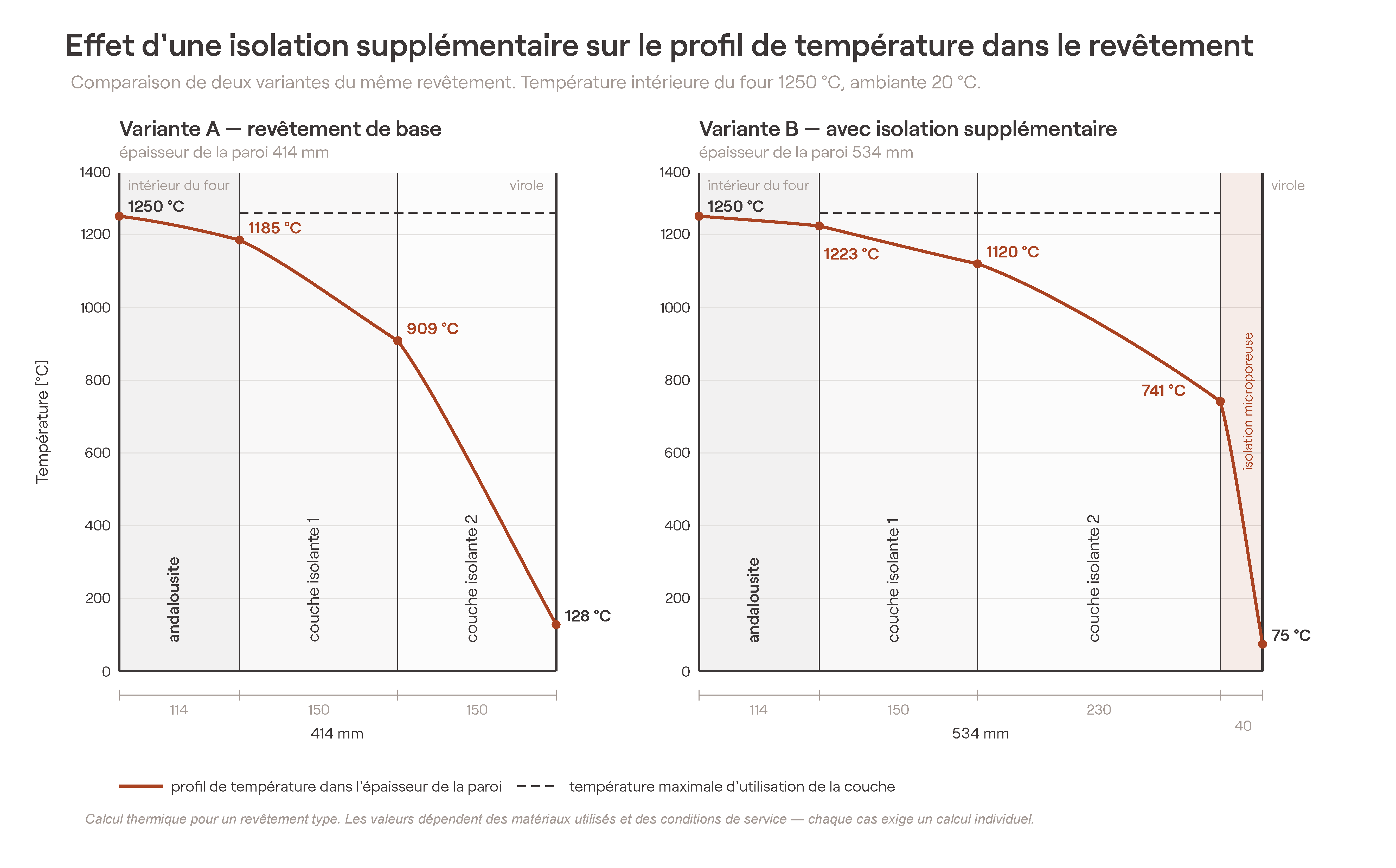

Pourquoi une isolation excessive est nuisible

Ajouter ou épaissir une couche isolante élève la température à l’intérieur du revêtement de travail. Les conséquences sont sérieuses :

Accélération de la corrosion chimique. Les milieux agressifs (laitiers, alcalis, phases liquides) réagissent bien plus vite aux températures élevées. Une température plus haute abaisse la viscosité des liquides qui pénètrent dans les pores du matériau, ce qui permet une infiltration plus profonde et la destruction de la structure de l’intérieur.

Perte de stabilité mécanique. À haute température, les matériaux réfractaires acquièrent un caractère thermoplastique – ils commencent à se déformer sous leur propre poids (fluage). En cas d’isolation excessive, la zone thermoplastique se déplace trop profondément vers l’extérieur.

Absence de croûte protectrice. Dans les fours rotatifs (par exemple de cimenterie), un flux de chaleur trop faible vers l’extérieur empêche la formation d’une croûte stable – cette couche protectrice naturelle qui se forme par solidification des phases liquides de la charge sur la surface de travail du matériau réfractaire. Une croûte mince ou instable expose directement la brique à l’attaque chimique ou à l’érosion – et donc à une durée de vie plus courte.

Techniques pour éviter une isolation excessive

Réduction de l’épaisseur d’isolation dans les zones critiques. Dans les zones de très haute température ou de corrosion intense, il est préférable d’accepter des pertes de chaleur plus élevées plutôt que de risquer une destruction prématurée du revêtement de travail.

Création d’un fort gradient de température. On peut y parvenir en limitant délibérément l’isolation ou en appliquant un refroidissement externe (soufflage d’air, double enveloppe d’eau).

Refroidissement ciblé des points critiques. Dans les fours à bassin, les ceintures de revêtement au niveau de la ligne de verre sont souvent volontairement dépourvues d’isolation et refroidies à l’air, afin d’atténuer la corrosion et l’érosion dans cette zone la plus sollicitée.

Prudence particulière lors de l’ajout d’isolation sur des fours existants

Ajouter une isolation externe à un équipement déjà en service élève la température de toutes les couches internes. Cela peut conduire au dépassement de la tenue thermique des matériaux intermédiaires, ou provoquer la surchauffe et le fluage de la structure métallique. C’est l’un des pièges de modernisation les plus fréquents – une modification apparemment simple qui peut déclencher une cascade de problèmes. C’est pourquoi, avant de modifier un équipement, il vaut toujours la peine d’analyser les effets possibles de la modernisation avec un concepteur spécialisé en revêtements réfractaires.

Conclusions clés

• Le choix d’un matériau réfractaire est un processus systémique – de l’audit des conditions de service, aux propriétés thermomécaniques et à la configuration du système, jusqu’à la conception de l’isolation.
• Toutes les zones d’un four n’exigent pas le même matériau – les zones les plus exposées nécessitent des solutions haut de gamme, tandis que des matériaux économiques suffisent dans les moins sollicitées. Un choix réfléchi permet d’optimiser les coûts sans sacrifier la durabilité.
• L’isolation est une arme à double tranchant : trop peu = pertes de chaleur, trop = destruction accélérée du revêtement de travail.
• Chaque application est différente – un schéma décisionnel est un point de départ, non une réponse toute faite. Consulter un ingénieur expérimenté n’est pas une option, mais une nécessité.

Foire aux questions

Quelle est la différence entre la réfractarité sous charge et la réfractarité simple (PCE) ?

La PCE indique la température de ramollissement d’un matériau sans charge. La réfractarité sous charge indique la température à laquelle le matériau commence à se déformer sous contrainte de compression – c’est-à-dire dans des conditions plus proches du service réel. Dans les zones porteuses, la réfractarité sous charge est le paramètre le plus fiable.

Pourquoi une isolation trop épaisse réduit-elle la durée de vie du revêtement ?

Une isolation supplémentaire élève la température de la couche de travail. Cela accélère la corrosion chimique, déplace la zone thermoplastique plus profondément dans le revêtement et – dans les fours rotatifs – gêne la formation d’une croûte protectrice. Plus d’isolation ne signifie pas toujours mieux.

Briques ou béton réfractaire – que choisir ?

C’est une décision de système, et pas seulement de matériau. Les briques offrent une pose et un séchage plus rapides ; les bétons offrent une liberté géométrique et moins de joints, mais exigent des coffrages et un séchage soigné. Le choix dépend de la géométrie de l’équipement, des conditions de service et du temps d’arrêt disponible.

De combien la réfractarité d’un matériau doit-elle dépasser la température de service ?

Une règle pratique indique une marge d’environ 100 à 200 ℃ de réfractarité sous charge (ISO 1893) au-dessus de la température maximale de service. Il s’agit toutefois d’une généralisation – l’atmosphère du four et la présence d’agents corrosifs peuvent modifier sensiblement les exigences réelles.
