En bref : un grand producteur européen d’aciers spéciaux et de pièces forgées (~120 000 t/an) cumulait trois problèmes sur son ensemble de coulée en source : des inclusions et des criques dans le lingot, une contamination de l’acier par le réfractaire et un risque réel de percée aux assemblages. PCO a reconstruit l’ensemble autour de la qualité bauxite ALUTEX B80Lc (>80 % d’Al₂O₃, basse teneur en Fe₂O₃), avec des emboîtements mâle-femelle longs sur tous les assemblages et des tolérances uniformisées pour toutes les pièces. Résultat : zéro percée depuis la mise en service, des canaux lisses et propres, et moins de risque d’impuretés et de micro-inclusions.

Environ 97,5 % de l’acier produit dans le monde passe aujourd’hui par la coulée continue : la machine livre des brames, des blooms et des billettes, qui deviennent ensuite tôles, rails et barres. La lingotière ne reçoit plus qu’une petite fraction de la production — et ce n’est pas par habitude. Les gros lingots de forge et les aciers spéciaux, à outils et fortement alliés exigent une propreté interne et une qualité de surface que leur garantit précisément cette voie. Une bonne partie de ces aciers est coulée en source, c’est-à-dire par le bas.

Le cœur du procédé, c’est l’ensemble de coulée en source : l’entonnoir, les viroles, la brique centrale et les canaux — des pièces réfractaires en céramique, enfermées dans un blindage d’acier et dans la plaque de coulée, et reliées aux lingotières. Toute la coulée passe par ce circuit, tonne après tonne, et c’est lui, pour une large part, qui décide de la qualité du lingot. La céramique y remplit deux missions à la fois : tenir environ 1600 °C et près d’une heure de métal en écoulement sous une pression ferrostatique croissante — et ne rien céder à l’acier, car chaque particule arrachée aux canaux reste dans le lingot sous forme de défaut.

La première partie de l’article explique pourquoi le choix du matériau pour l’ensemble de coulée pèse si lourd : comment la céramique s’use, ce qui distingue les qualités disponibles et ce que coûte un mauvais choix. La seconde présente un cas concret : un producteur européen d’aciers spéciaux et de pièces forgées a remplacé son ensemble en mullite frittée par une bauxite à basse teneur en fer, et a mesuré ce que ce changement a donné — sur la propreté du lingot, l’usure du matériau et le risque de percée.

Comment fonctionne la coulée en source

En coulée en source, l’acier liquide n’est pas versé dans la lingotière par le haut. Il est versé depuis la poche dans un entonnoir, descend une colonne de viroles verticales, puis chemine horizontalement et vers le haut dans un réseau de conduits céramiques qui remplissent chaque lingotière calmement, par la base.

Le trajet du métal est une chaîne de pièces réfractaires — le jeu assemblé forme l’ensemble de coulée en source, et le squelette d’acier solidifié qui y reste après la coulée est appelé squelette d’acier (dans le jargon : l’« araignée ») :

• Entonnoir : le cône de réception au sommet de l’ensemble — c’est dans cette pièce que le jet d’acier de la poche est réellement versé.
• Viroles : les tubes verticaux empilés sous l’entonnoir, dans lesquels l’acier descend. Leurs extrémités à emboîtement mâle-femelle assurent un alignement précis.
• Brique centrale (distributrice) : le carrefour de distribution au pied de la colonne, avec plusieurs départs — une seule colonne alimente ainsi plusieurs lingotières à la fois.
• Canaux : les conduits horizontaux qui mènent l’acier de la brique centrale à la base de chaque lingotière, terminés par une brique d’attaque (brique terminale) sous la lingotière.

Parce que la lingotière se remplit par le bas, le niveau de métal monte calmement, sans éclaboussures. Et c’est tout l’intérêt : la coulée en source donne une surface de lingot nettement meilleure et beaucoup moins de réoxydation que la coulée en chute — c’est pourquoi elle domine pour les aciers de forge, à outils et spéciaux, où la qualité de surface et la qualité interne ne se négocient pas. Elle permet aussi de remplir plusieurs lingotières en une seule coulée — bon pour la productivité, mais cela signifie aussi qu’un seul canal faible peut gâcher plus d’un lingot.

L’ensemble de coulée : là où le choix du réfractaire pèse vraiment

L’ensemble de coulée subit une combinaison brutale de sollicitations, en très peu de temps. L’acier arrive à environ 1 600–1 650 °C, s’écoule vite et de façon turbulente, et les canaux doivent tenir une pression ferrostatique croissante pendant toute la durée de la coulée — souvent près d’une heure pour les gros lingots — sans fluer ni fuir. De plus, au moment où la coulée démarre, les pièces passent de la température ambiante à la pleine chaleur en quelques secondes : le choc thermique de cette première vague est un mode de défaillance bien réel.

Trois mécanismes d’usure font l’essentiel des dégâts — et tous trois sont d’origine chimique :

Réduction de la silice par l’aluminium dissous. Dans les aciers calmés à l’aluminium, l'[Al] dissous réduit la silice du réfractaire : SiO₂ + [Al] → Al₂O₃ + [Si]. La réaction ronge la surface de la céramique et génère en même temps de grosses inclusions exogènes d’alumine qui finissent dans l’acier. C’est la première raison de limiter la silice libre dans les ensembles destinés aux aciers de haute propreté.

Action fondante de l’oxyde de manganèse. Le MnO est un fondant basique puissant. Il réagit avec le SiO₂ de la céramique pour former des silicates de manganèse à bas point de fusion — ceux-ci se ramollissent et sont emportés dans les zones d’écoulement turbulent, exposant du matériau frais à une nouvelle attaque. Les nuances riches en manganèse sont particulièrement agressives.

Mouillage par les oxydes de fer. Les phases porteuses de Fe₂O₃ et de FeO mouillent la surface de la céramique, aggravant à la fois l’érosion et la réoxydation de l’acier.

L’ampleur du problème est bien documentée : dans les aciers calmés, environ 60 % des inclusions exogènes (macro-inclusions) sont attribuées à l’attaque chimique et à l’action fondante sur les réfractaires — et les inclusions issues de l’érosion sont en général plus grosses, donc plus nocives, que celles provenant de l’entraînement de laitier. L’érosion se concentre là où l’écoulement est turbulent — c’est pourquoi la littérature recommande de maintenir des vitesses d’écoulement faibles dans les canaux, surtout pendant la phase initiale critique de la coulée.

Pour celui qui paie les factures, cela se traduit par trois risques concrets :

• Acier pollué → rebuts. Les macro-inclusions et les produits de réoxydation créent des défauts internes qui apparaissent au contrôle par ultrasons ou seulement au forgeage — des lingots mis au rebut ou retravaillés, au coût complet de la valeur ajoutée.
• Percées → coulées perdues et risques pour les personnes. Un canal fissuré ou un assemblage qui fuit sous la pression ferrostatique peut ouvrir l’ensemble en pleine coulée : une coulée perdue, un nettoyage imprévu et un vrai danger pour les équipes.
• Contamination par le réfractaire → déclassement. Le matériau arraché au revêtement devient lui-même une inclusion exogène — l’exact contraire du « zéro contamination » qu’exigent les clients des aciers de haute propreté.

Chamotte, mullite ou bauxite : que choisir ?

Le choix du matériau pour un ensemble de coulée en source revient à gravir le système Al₂O₃–SiO₂ : chaque échelon coûte plus cher, mais achète de la résistance chimique et de la propreté.

Deux nuances pèsent plus lourd que le seul chiffre d’Al₂O₃.

Premièrement, la minéralogie l’emporte sur la chimie brute. Ce qui résiste à l’érosion, c’est la stabilité de la phase liante — la matrice mullitique, le verre pauvre en silice — et non le pourcentage total d’Al₂O₃. Une brique très alumineuse à liaison instable et riche en silice peut s’user plus vite qu’une brique moins alumineuse à matrice propre.

Deuxièmement, le système de liaison change le comportement de la pièce pendant la coulée. Les ensembles bauxite sont souvent à liaison chimique (phosphatique) plutôt que cuits à haute température. La liaison phosphatique donne à la pièce une excellente résistance à la manutention et au montage, des tolérances dimensionnelles serrées et une grande résistance à l’abrasion du métal en écoulement — des atouts décisifs pour un assemblage mâle-femelle ajusté avec précision.

Comment évaluer un ensemble de coulée en source

Un ensemble de coulée s’évalue à deux niveaux — au laboratoire et sur le plancher de coulée — et les deux doivent concorder.

Au laboratoire, les chiffres qui comptent sont : la porosité ouverte et la masse volumique apparente (une porosité plus faible limite l’infiltration du métal, même si une part de porosité est acceptée volontairement — pour la tenue au choc thermique et comme isolation contre une solidification prématurée de l’acier dans les canaux), la réfractarité sous charge (le canal gardera-t-il sa forme sous la pression ferrostatique ?), la variation linéaire permanente (une valeur légèrement positive est souvent souhaitable — une pièce qui grandit un peu resserre les assemblages) et le nombre de cycles de choc thermique supportés.

Mais le verdict final est écrit sur le squelette d’acier — l’« araignée » solidifiée extraite de l’ensemble après la coulée. Un ensemble usagé est un échantillon d’autopsie tout trouvé, et les praticiens expérimentés le lisent directement :

• La surface du squelette est-elle lisse et propre, sans réfractaire adhérent ? C’est le signe d’une faible réactivité et d’un démontage facile.
• La coupe d’un canal montre-t-elle une infiltration sans réaction — de l’acier entré dans les pores, mais une matrice intacte, sans phases fragiles ni fissures ?
• Les contrôles de propreté du lingot (comptages d’inclusions, cotations de micro-inclusions) s’améliorent-ils ?

Des résultats de laboratoire corrects, plus un squelette propre, plus un lingot plus propre — voilà à quoi ressemble « bien ». Et c’est exactement ce qu’a livré le cas qui suit.

Étude de cas : un ensemble bauxite bas fer pour lingots de forge 42CrMo4

Les conditions de service

Un grand producteur européen d’aciers spéciaux et de pièces forgées, coulant environ 120 000 tonnes par an, exploite une filière de coulée en source pour ses lingots en aciers alliés de forge. Le cas de référence est une coulée de 42CrMo4 — un acier chrome-molybdène de forge dont la propreté interne détermine directement la valeur de la pièce finie.

Dans ces conditions — acier spécial, près d’une heure de contact avec le métal — le canal n’est pas un élément passif. C’est une source active d’inclusions, de croûtes et de risque de percée, et trois choses dans l’ensemble décident du résultat : la composition du matériau, les tolérances des pièces et la profondeur des emboîtements mâle-femelle.

La situation de départ : de bonnes intentions sur de mauvais assemblages

L’atelier travaillait avec un ensemble en mullite frittée, et les symptômes — dispersés dans tout le procédé — convergeaient vers un seul endroit : la céramique.

• Le matériau ne suivait pas l’acier. La mullite frittée n’offrait pas la résistance à la corrosion et à l’infiltration que cette nuance exige sur une heure de contact.
• Les défauts passaient dans le lingot. Inclusions non métalliques et criques — dont une partie prenait naissance dans le réfractaire.
• L’exigence était : zéro contamination. La céramique ne doit apporter aucune impureté (SiO₂, Al₂O₃ de la phase vitreuse) aux aciers de haute propreté. Or elle en apportait.
• Les percées guettaient aux assemblages. L’ensemble avait des emboîtements mâle-femelle courts et une dispersion de tolérances indéfinie entre les pièces. Les éléments ne s’assemblaient jamais deux fois de la même façon — chaque montage était une loterie d’étanchéité, sous une colonne ferrostatique pleine.

Un seul diagnostic, deux fronts : un matériau inadapté à l’acier, et des assemblages trop peu profonds pour fermer au métal son chemin de fuite.

La solution : une nouvelle qualité et un emboîtement plus profond

PCO a reconstruit l’ensemble autour d’ALUTEX B80Lc — sa qualité dédiée à la coulée en source, élaborée à partir d’une composition spéciale de bauxites soigneusement sélectionnées à basse teneur en fer (>80 % d’Al₂O₃, Fe₂O₃ volontairement bas) — en introduisant en parallèle deux modifications de conception :

• Des emboîtements mâle-femelle longs sur tous les assemblages. Un emboîtement plus profond allonge le chemin que le métal devrait parcourir à travers le joint — une géométrie simple, une baisse réelle du risque de percée.
• Des tolérances uniformisées pour toutes les pièces, grâce auxquelles entonnoir, viroles, brique centrale et canaux s’assemblent de façon serrée et répétable — fini la loterie.

Toute la métallurgie se cache dans la qualité elle-même. La base de matières premières — une composition de bauxites sélectionnées, à haute teneur en alumine et quasiment sans silice libre — ne laisse pratiquement rien à l’acier pour réagir, tandis que la teneur en oxydes de fer, volontairement basse, élimine une source de mouillage et de réoxydation. S’y ajoute un système de liaison chimique dédié, développé spécifiquement pour la coulée en source : il enferme les grains denses de bauxite dans une matrice résistante à l’abrasion qui supporte le passage du métal, tient des tolérances serrées pièce après pièce, et se dilate légèrement à la première montée en température — de sorte que les assemblages se resserrent, au lieu de prendre du jeu, exactement au moment où la pression ferrostatique s’installe.

La logique de choix est la même que pour tout revêtement : plus la nuance est agressive, plus l’exigence de propreté est haute et plus le lingot est gros, plus il faut monter dans l’échelle de l’alumine (chamotte → mullite → bauxite). Plus d’Al₂O₃ et moins de silice libre, c’est moins de SiO₂ disponible pour l’attaque de l'[Al] et du MnO ; peu d’oxydes de fer, c’est une source de mouillage en moins et moins de phases à bas point de fusion — celles qui alimentent la contamination.

Le montage sur la plaque de coulée

L’ensemble se monte sur la plaque de coulée : la brique centrale reçoit le jet venant des viroles, et de là partent les canaux, terminés par les briques d’attaque sous les lingotières. Grâce aux tolérances uniformisées et à l’emboîtement mâle-femelle long, les pièces s’assemblent de façon serrée et répétable.

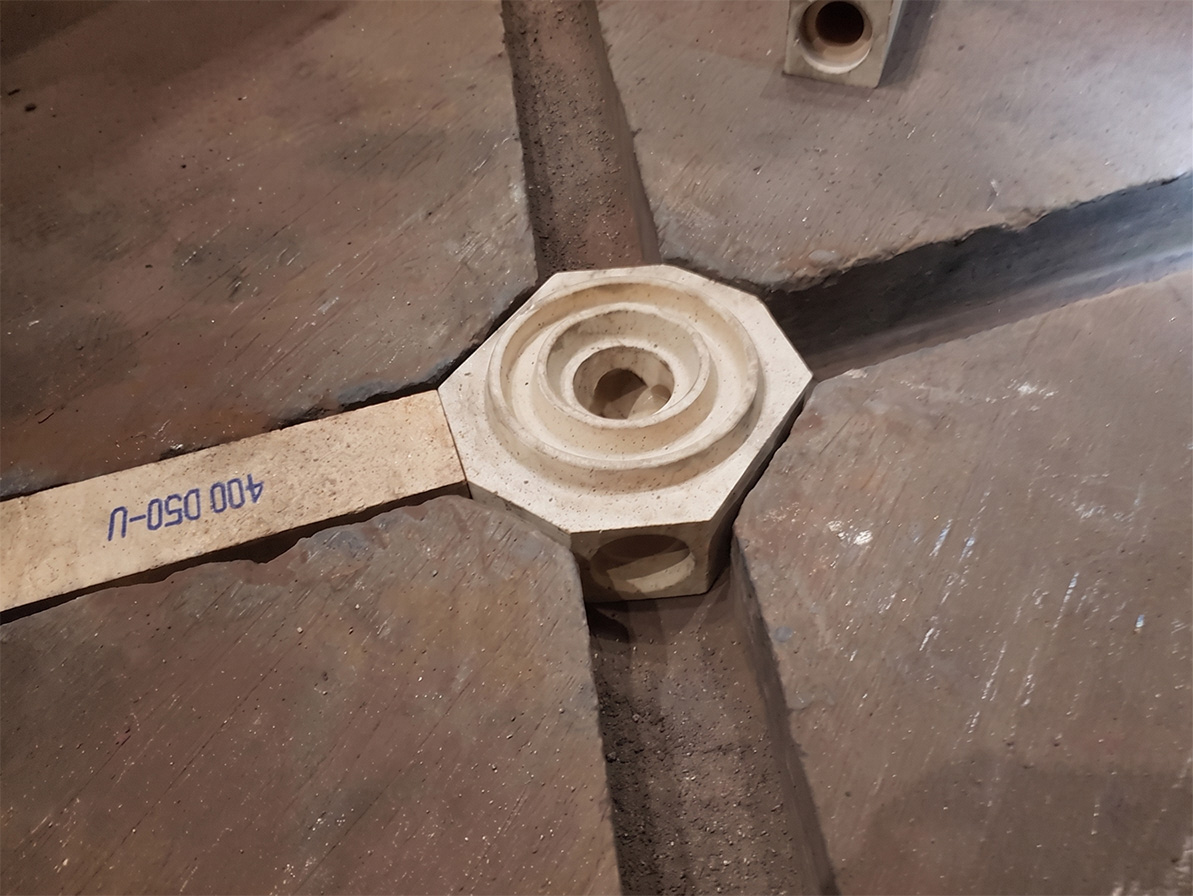

Brique centrale (distributrice) avec un canal de 400 mm — montage sur la plaque de coulée.

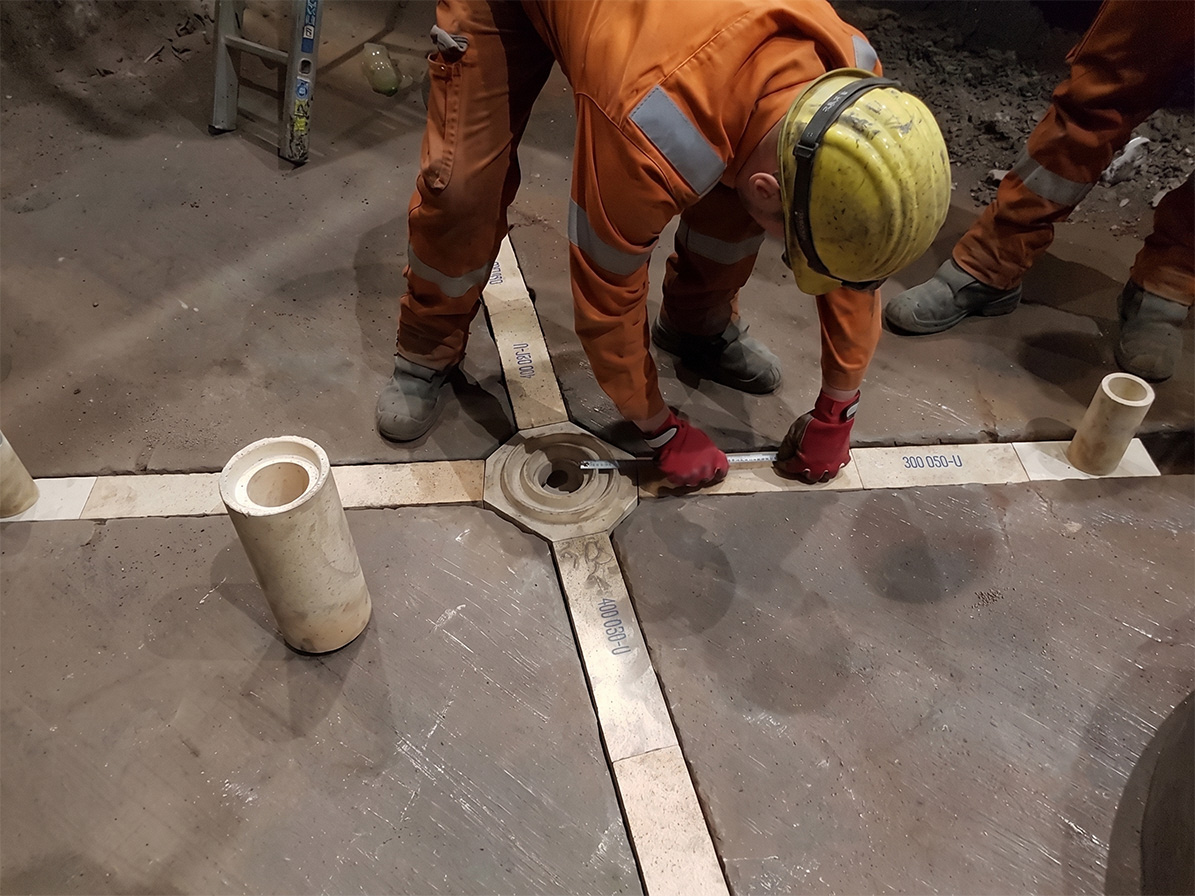

Montage de l’ensemble : brique centrale + 2 canaux de 400 mm + brique d’attaque sur la plaque de coulée.

Les résultats : le squelette d’acier ne ment pas

Après la coulée, le témoin le plus honnête est le squelette d’acier — le métal solidifié extrait des canaux. Sa surface est l’empreinte directe de ce qui s’est passé à l’interface acier–céramique. Pour le 42CrMo4 de référence :

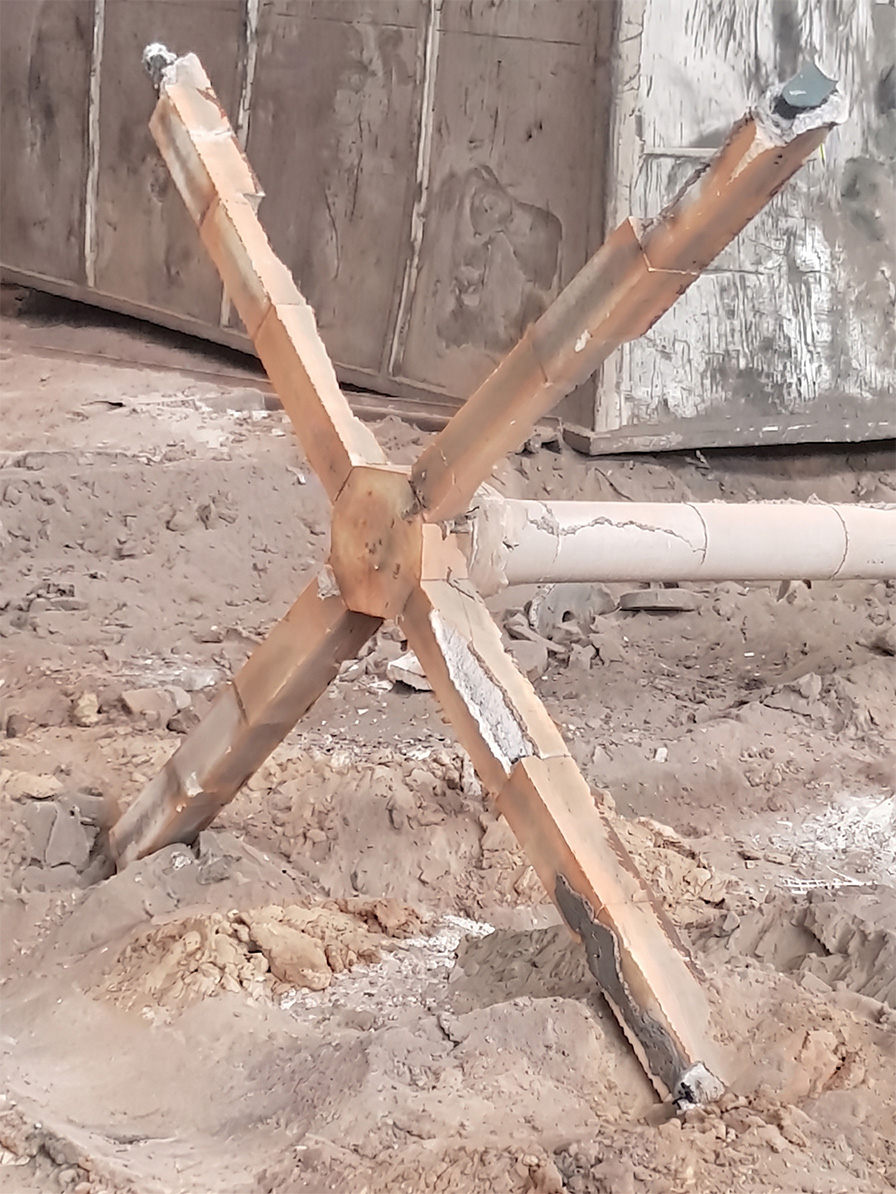

Squelette d’acier complet sur les pièces PCO après la coulée.

Un squelette complet — régulier, homogène, sans excroissances ni lessivages. L’ensemble a tenu sa géométrie pendant toute la coulée.

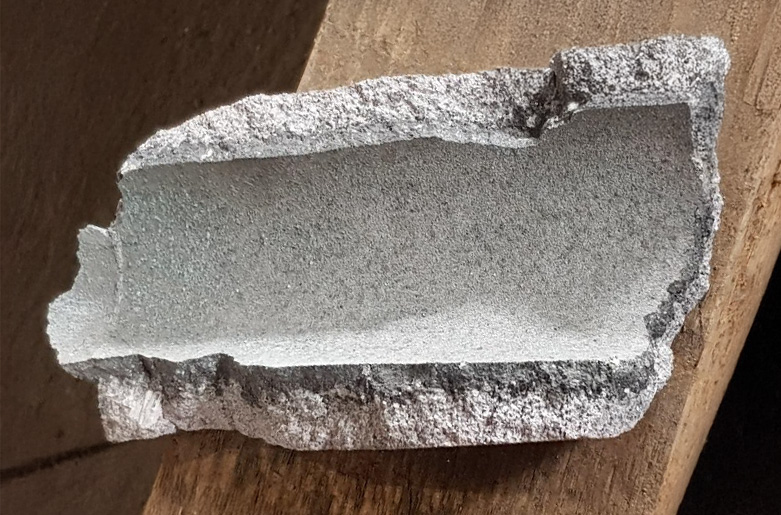

Surface de contact entre le réfractaire PCO et le squelette d’acier, près de la brique centrale.

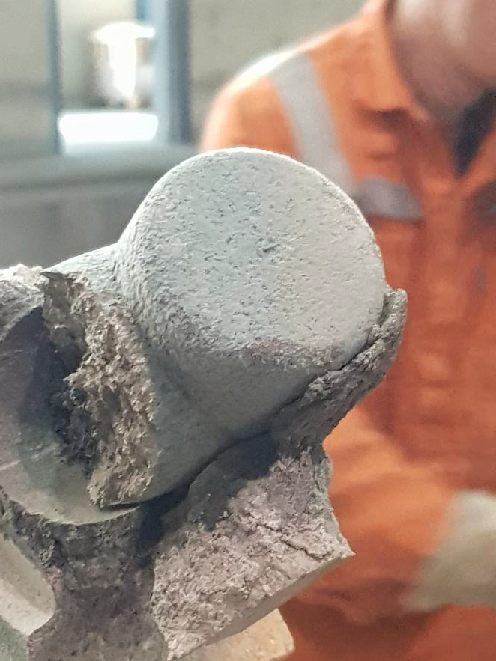

Surface du squelette au niveau de la brique d’attaque.

La peau du métal est lisse et propre, et le réfractaire s’en sépare selon une frontière nette et franche. L’acier ne s’est pas lié à la céramique — et ne lui a rien pris.

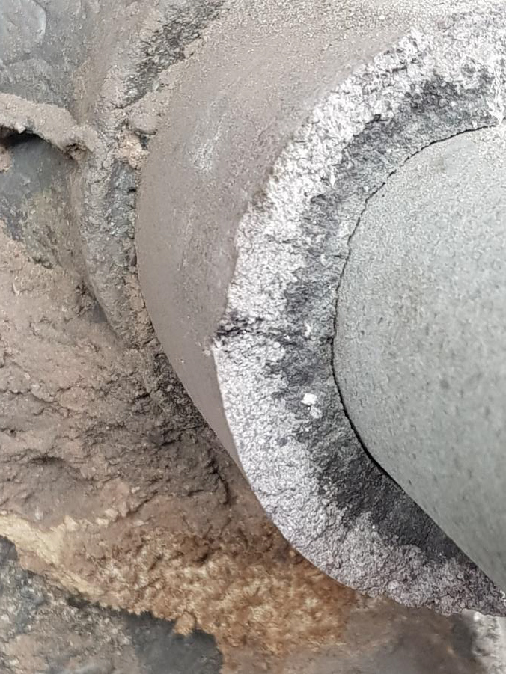

Coupe de la zone d’infiltration de l’acier dans un canal PCO.

Le résultat le plus parlant est cette ligne du tableau, inquiétante en apparence : l’acier a pénétré la paroi du canal à peu près à mi-épaisseur — et pourtant n’a rien détérioré. La zone d’infiltration est compacte, sans fissuration ni effritement. Une infiltration contrôlée, pas destructrice. Ce qui compte, ce n’est pas de savoir si l’acier a pénétré, mais s’il a cassé quelque chose : une infiltration sans réaction est acceptable ; c’est la réaction qui arrache le réfractaire vers l’acier et ronge le canal.

Et voici le même endroit quand le matériau ne suit pas l’acier — la solution de comparaison :

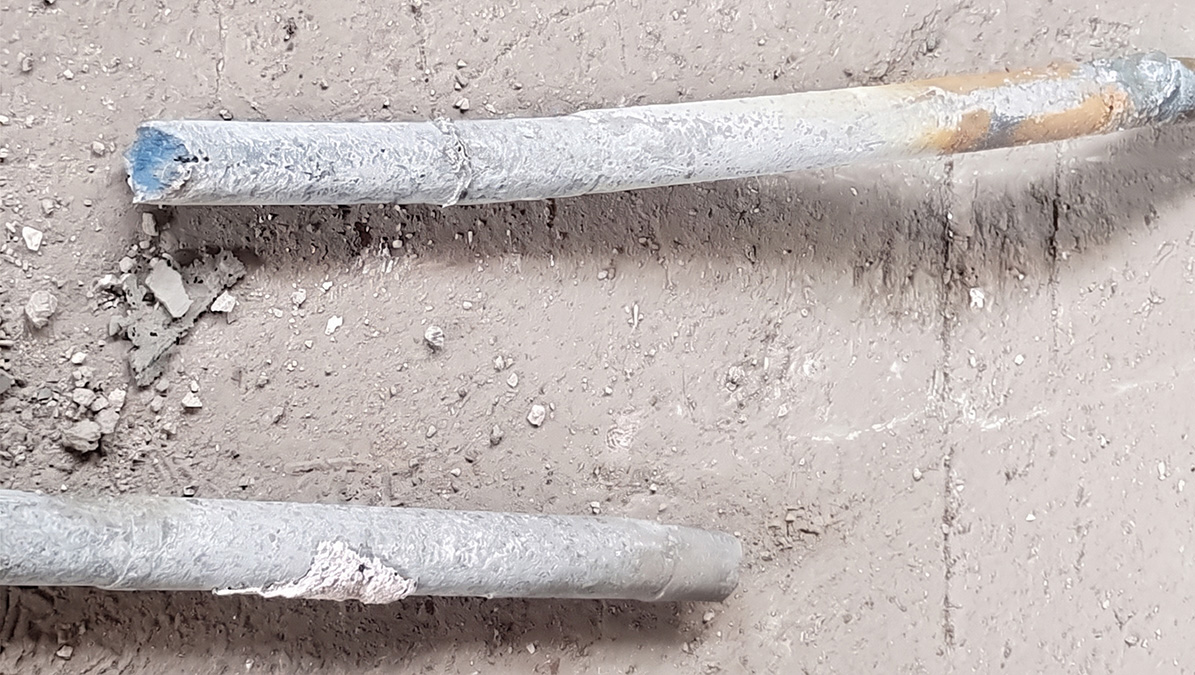

Squelettes d’acier du matériau de comparaison.

Il suffit de comparer les surfaces. Les squelettes du matériau de comparaison sont irréguliers, rugueux et par endroits nettement plus minces, avec du réfractaire adhérent et des dépôts rouille-orangé le long de la surface.

Ce n’est pas un détail cosmétique — c’est l’enregistrement d’une réaction entre la céramique et l’acier. Une peau rugueuse et des résidus adhérents signifient que le métal arrachait le matériau et réagissait avec lui ; les colorations sont les produits de cette réaction — des phases à bas point de fusion et des oxydes liés à la surface du métal.

Chaque point de ce type à l’interface céramique–acier est une inclusion non métallique potentielle transférée au lingot. Autrement dit : le squelette montre exactement ce que le laboratoire retrouve ensuite dans le métal.

Pourquoi cela a fonctionné

Chaque résultat découle de la logique du matériau et de la conception. L’acier plus propre vient de la chimie : la bauxite à >80 % d’Al₂O₃ contient moins de silice libre que la mullite précédente (~72 %), et sa basse teneur en Fe₂O₃ supprime une source de mouillage et de réoxydation — moins de réaction SiO₂ + [Al], moins d’action fondante du MnO, moins d’inclusions d’érosion et aucune contamination mesurable.

Le zéro percée est le fruit de la mécanique repensée et du comportement du matériau : les emboîtements mâle-femelle longs et les tolérances uniformisées ferment les chemins de fuite, tandis que la liaison chimique et la légère dilatation à la chauffe resserrent les assemblages sous la pression ferrostatique. Le démontage facile et le squelette propre tiennent à la faible réactivité — le matériau ne se lie tout simplement pas à l’acier solidifié.

Rien de tout cela ne fait de la bauxite une réponse universelle. Pour les nuances simples, les petits lingots et les coulées courtes, la chamotte ou la mullite suffisent souvent largement — pour moins cher. Le cœur de ce cas est plus étroit et plus utile : pour les nuances agressives de haute propreté, les gros lingots, les fortes pressions ferrostatiques et les coulées longues, un ensemble bauxite bas fer apporte une marge mesurable de propreté et de protection contre les percées qu’un matériau plus riche en silice ne peut pas offrir.

L’essentiel à retenir

• En coulée en source, c’est l’ensemble de coulée — pas le four — qui est le réfractaire décisif pour la propreté du lingot et le risque de percée ; environ 60 % des inclusions exogènes dans les aciers calmés proviennent de l’attaque des réfractaires.
• L’usure est d’origine chimique : l’[Al] dissous réduit le SiO₂, le MnO agit comme fondant sur la silice, et le Fe₂O₃ mouille et réoxyde. Les trois mécanismes pointent dans la même direction — moins de silice libre et moins d’oxydes de fer pour les nuances de haute propreté.
• Chamotte → mullite → bauxite : c’est l’échelle de la résistance chimique et de la propreté. Choisissez la qualité selon l’acier, la taille du lingot et la durée de coulée — pas selon le prix le plus bas ni l’Al₂O₃ le plus élevé.
• Les assemblages sont un mode de défaillance à part entière : un emboîtement mâle-femelle profond et des tolérances uniformisées font partie de la protection contre les percées au même titre que le matériau.
• Lisez le squelette d’acier : une « araignée » lisse, propre, qui se démonte facilement, avec une infiltration sans réaction, est la signature de terrain d’un matériau bien choisi.
• Dans le cas présenté, le remplacement d’un ensemble en mullite frittée par une bauxite bas fer (ALUTEX B80Lc) avec des emboîtements plus longs a donné moins de micro-inclusions, zéro percée et un démontage propre sur des lingots de forge 42CrMo4.

Questions fréquentes

La mullite suffit-elle pour la coulée en source des aciers spéciaux ?

Pour des exigences de propreté élevées et des coulées longues — choisissez la bauxite. Une teneur en Al₂O₃ plus haute donne une meilleure résistance à la corrosion et à l’infiltration, et une basse teneur en Fe₂O₃ limite les phases à bas point de fusion et la contamination. La mullite reste un bon choix pour les nuances supérieures sans exigences de propreté aussi strictes ; la chamotte — pour les aciers simples et les petits lingots.

Un emboîtement mâle-femelle plus long réduit-il vraiment les percées ?

Oui. Un emboîtement plus profond allonge le chemin du métal à travers le joint et, combiné à des tolérances uniformisées, donne des assemblages étanches de façon répétable. C’est une fermeture physique du chemin de fuite, pas un détail cosmétique.

L’acier a pénétré environ 50 % de la paroi — le matériau est-il disqualifié ?

La profondeur d’infiltration ne décide de rien à elle seule. Si, malgré la pénétration de l’acier, le matériau ne montre ni usure, ni phases fragiles, ni fissures — il travaille de façon contrôlée. Jugez l’intégrité de la structure, pas la profondeur d’imprégnation.

Comment savoir si le matériau des canaux « pollue » l’acier ?

Par le lingot et par le squelette : des inclusions et micro-inclusions en hausse aux contrôles, des résidus de matériau adhérant aux surfaces des canaux, des croûtes difficiles à enlever. Un squelette lisse, qui se détache proprement, est le signe que la céramique ne cède pas d’impuretés au métal.

Les solutions PCO : PCO fabrique la gamme complète de pièces pour ensembles de coulée en source — dont Alutex B80Lc à liaison chimique  — et accompagne ses clients dans la conception des ensembles (géométrie des emboîtements, tolérances), le montage et l’analyse post mortem des squelettes d’acier, qui permet d’identifier les mécanismes d’usure sur des pièces réellement utilisées, services-refractaires.

Des inclusions, de la contamination ou des percées en coulée en source ? PCO vous aide à choisir et à concevoir un ensemble de coulée adapté à votre nuance d’acier, à la taille de vos lingots et à votre durée de coulée. Contactez notre équipe technique
